Гальванические ванны из полипропилена: устройство и изготовление

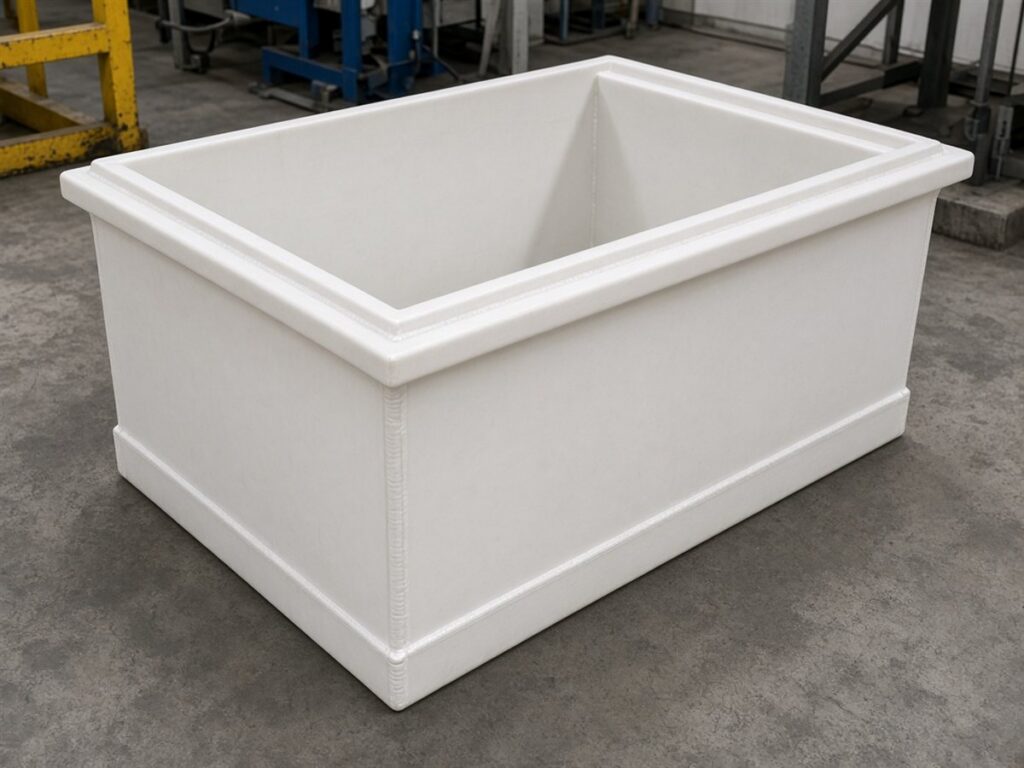

Гальваническая ванна из полипропилена — ёмкость под подготовительные и основные операции покрытия: обезжиривание, промывку, цинкование, никелирование, меднение и другие процессы. Корпус варят из листового ПП под размеры линии и химию раствора. Готовых ванн «со склада» нет.

Коротко

Гальваническая ванна из ПП — корпус под процесс, размеры линии и обвязку. Каркас, слив, перелив, нагрев и бортотсос — пункты ТЗ, а не обязательный «полный комплект» в каждой ванне.

Когда подходит и когда не подходит

Для каких процессов используют

Полипропиленовые ванны ставят на участках, где раствор агрессивен к обычной стали, а геометрия линии уже задана подвесками, транспортом или ручной загрузкой. Это может быть одна ванна или комплект под этапы линии. Назначение всегда уточняют: от него зависят размеры, врезки и требования к стойкости.

Почему корпус часто делают из полипропилена

Полипропилен хорошо держит многие кислоты и щелочи, не ржавеет, сваривается герметично и позволяет подогнать габариты под ячейку линии. При этом материал не универсален для любой химии и температуры. Состав раствора, концентрация и нагрев нужно назвать до выбора конструкции.

Если температура или среда выходят за комфортный диапазон обычного ПП, это обсуждают отдельно. Решение по температуре принимают по марке листа и режиму процесса, а не по общему ориентиру «для всего ПП».

Как устроена ванна

База — корпус: дно, стенки, рёбра или другие усиления по расчёту. Дальше в проекте появляются элементы, без которых линия не работает. Их важно перечислить в ТЗ, а не считать «само собой разумеющимися».

Каркас

Крупные ванны часто опирают на внешний каркас или раму. Нужен ли он, из чего он и как футеруется — зависит от размеров, заполнения и способа установки. Каркас согласуют вместе с корпусом, а не добавляют в конце «на всякий случай».

Слив и перелив

Слив, дренаж и перелив задают эксплуатацию и безопасность. Укажите диаметры, стороны врезок и нужен ли полный опорожнение. Если линия уже спроектирована, лучше приложить схему обвязки.

Нагрев

Нагрев — отдельный пункт проекта. Нужен ли нагреватель, какой тип, куда врезаться и как контролировать температуру, решают по процессу. Мы не закладываем нагрев в каждое изделие по умолчанию: если он нужен, это фиксируют в ТЗ.

Вентиляция и бортовые отсосы

Отвод паров от зеркала ванны обычно решают бортовыми отсосами и воздуховодами. Это смежная система: её размеры и подключения тоже лучше описать заранее. Про сами каналы есть материал про полипропиленовые воздуховоды.

Что согласовать до изготовления

1. Процесс и состав раствора, концентрация, рабочая температура.
2. Внутренние и наружные габариты, полезная глубина, место в линии.
3. Схема загрузки: подвеска, барабан, ручная работа.
4. Слив, перелив, люки, датчики, точки под нагрев — если нужны.
5. Нужен ли каркас, укрытие, бортовой отсос или другие элементы проекта.
6. Чертёж линии, эскиз ванны или размеры ячейки.

Кратко о направлении — на странице гальванических систем. Если собираете пакет документов с нуля, смотрите заказ по чертежу или ТЗ.
